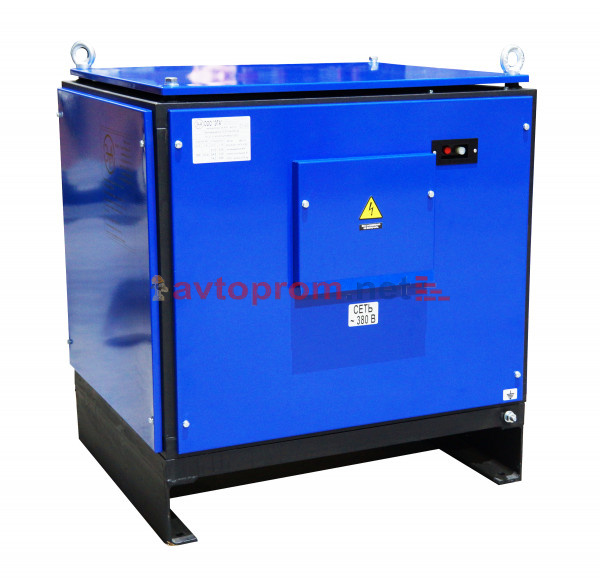

Трансформатор прогрева кабеля ТСЗПК-М-20/0,38
Трансформатор прогрева кабеля ТСЗПК относится к сухим силовым электромагнитным трансформаторам с естественным охлаждением, который работает в цепях переменного тока 380В и частотой 50 или 60 Гц. Предназначен для прогрева кабеля сечением 70-240мм2 в зимних условиях перед непосредственной прокладкой электрической линии, для предотвращения растрескивания изоляции и появления микротрещин. Трансформатор имеет мощность 20кВА и даёт возможность получения выходного напряжения в диапазоне 14,3-37,3В. Ток нагрузки: 536, 310, 310А
Трансформатор ТСЗПК М-20/0,38 состоит из магнитопровода стержневого типа и расположенных на нем катушек с первичной и вторичной обмотками. В станции предусмотрены зажимы для подключения сетевого и напряжения нагрузки.
Включение/выключение трансформатора осуществляется с помощью встроенного автоматического выключателя.
Электрический способ требует для прогрева около 2-х часов и допускает прогрев кабеля на протяжении всего времени прокладки, что особенно актуально для крайне холодных условий. Так же прогреть кабель можно перемещением барабана с кабелем в теплое помещение, но на это потребуется до 2-х суток.
верхнее: +40С
нижнее: -40С
Рабочее значение относительной влажности:
нижнее: 80% при температуре 15С
верхнее: 800 мм рт.ст
нижнее: 650 мм рт.ст
Кроме того, должны соблюдаться следующие условия:
среднегодовая температура воздуха: не выше 20С
среднесуточная температура воздуха: не выше 25С
При высоте установки свыше 1000 и 2000 м над уровнем моря необходимо снижение нагрузки на 2,5% на каждые 500м.
При подключении трансформатора к сети, сетевые провода должны быть не менее 4,0 кв.мм.
